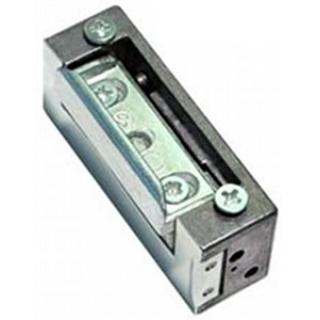

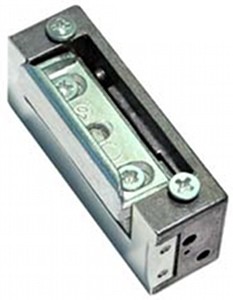

Zaczep R4 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 22x30x69 mm. Praca zaczepu charakteryzuje się cichym brzęczeniem.
Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R4 można montować ze standardowymi szyldami R3. Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych. Zaczep R4 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków, jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.
Wersja zaczepu: podstawowa - umożliwia odblokowanie drzwi po podaniu napięcia na cewkę.
Dane techniczne:
- Marka: ELEKTRA-PLUS
- Model: R4-12.10
- Wymiary zewnętrzne obudowy: 21 x 29 x 67 mm
- Masa: 0,16 kg
- Dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
- Dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
- Napięcie znamionowe U: 10 ± 2V * 24 ± 2V **
- Natężenie I: AC 280-530mA DC 440-660mA
- Dopuszczalny czas nieprzerwanej pracy: 30 min.
- Zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
* Pozwala zastosować transformator dzwonkowy
** W wykonaniu specjalnym |
