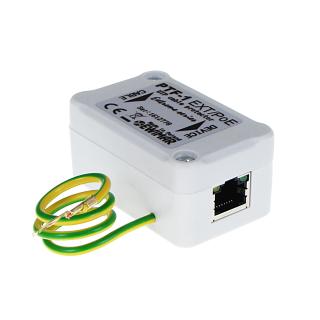

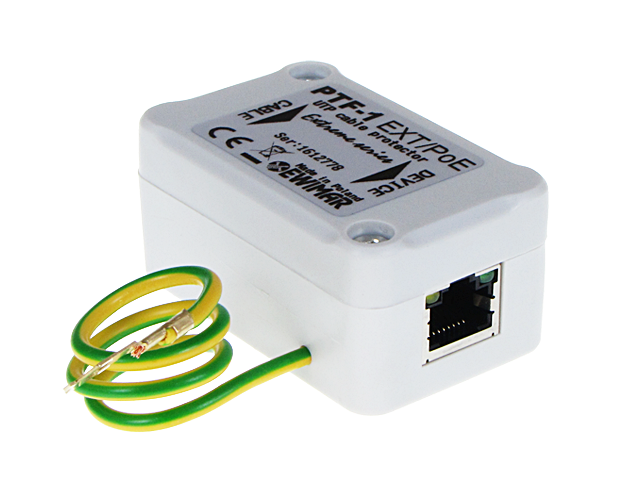

Zabezpieczenie przeciwprzepięciowe 1-kanałowe do kamer IP serii EXTREME EWIMAR PTF-51-EXT/PoE to wysokiej jakości zabezpieczenie dedykowane do eliminowania przepięć w sieciach LAN. Doskonale sprawdza się w systemach telewizji CCTV, zapewniając skuteczną ochronę kamery IP, switchy LAN, mosty radiowe oraz rejestratory NVR. Zabezpieczenie zostało zaprojektowane w taki sposób, aby skutecznie chronić systemy CCTV przed przepięciami i wyładowaniami atmosferycznymi, zwłaszcza gdy są montowane na metalowych elementach konstrukcyjnych budynków.
Seria EXTREME, do której należy omawiane zabezpieczenie, wykorzystuje zaawansowaną technologię ochrony przepięciowej. Oprócz standardowych komponentów zastosowanych w serii PRO, zawiera również dodatkowy stopień ochrony w postaci super-szybkiego bezpiecznika MOSFET z automatycznym resetem. Dzięki innowacyjnemu rozwiązaniu, zabezpieczenie skutecznie chroni przed nagłymi impulsami prądowymi powstałymi podczas wyładowań atmosferycznych. Nawet przy izolacji galwanicznej warstwy fizycznej LAN w postaci transformatorów, wzrost natężenia prądu może doprowadzić do uszkodzeń. Bezpiecznik MOSFET automatycznie wykrywa wzrost natężenia prądu i rozłącza obwód chroniony w czasie 1µs, a po spadku energii przepięcia i sprowadzeniu jej do ziemi, bezpiecznik automatycznie przywraca połączenie.
Seria EXTREME polecana jest zwłaszcza do urządzeń końcowych narażonych na działanie wyładowań atmosferycznych, takich jak kamery, mosty radiowe montowane na masztach i dachach budynków. Aby zapewnić pełną skuteczność działania zabezpieczenia, konieczne jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Należy unikać podłączania przewodu uziemiającego urządzenia do instalacji odgromowej budynku.
W celu zwiększenia skuteczności ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na obu końcach przewodu. To pozwoli zapewnić kompleksową ochronę przed skutkami nagłych wyładowań, które mogą pojawić się z dowolnej strony. Zabezpieczenie jednego połączenia LAN czy sieci 16-punktowej LAN to tylko niektóre z zastosowań rozważanej serii.
Oto najważniejsze parametry techniczne zabezpieczenia przeciwprzepięciowego 1-kanałowego do kamer IP serii EXTREME EWIMAR PTF-51-EXT/PoE:
- Linia danych
- Ilość kanałów: 1
- Zgodność z okablowaniem 5 kat / UTP / FTP - ciągłość ekranu
- Złącze wejściowe (przewód): RJ-45, ekranowane
- Złącze wyjściowe (urządzenie): RJ-45, ekranowane
- Napięcie znamionowe DC (linia-ziemia): UN 90V DC
- Napięcie maksymalne pracy trwałej (linia-ziemia): UC110V DC
- Poziom ochrony 1kV/μs (linia-ziemia): UP 600V
- Prąd wyładowczy D1 (10/350µS, linia-ziemia): Iimp 2kA
- Prąd wyładowczy C2 (8/20µS, linia-ziemia): Iimp 10kA
- Napięcie znamionowe DC (ekran-ziemia): UN 350V DC
- Prąd wyładowczy C2 (8/20µS, ekran-ziemia): Iimp 10kA (10 powtórzeń)
- Napięcie znamionowe DC (linia-linia): UN 5V DC
- Napięcie maksymalne pracy trwałej (linia-linia): UC 6V DC
- Poziom ochrony 1kV/μs (linia-linia): UP C3 18,3V
- Prąd wyładowczy C1 (8/20µS, linia-linia): Iimp 15A
- Chronione Linie: 1-2, 3-6, (4+5)-(7+8)
- Pojemność (linia-linia) @1MHz: 1pF
- Pojemność (linia-ziemia) @1MHz: 2pF
- Element odsprzęgający: Bezpiecznik MOSFET
- Rezystancja szeregowa: 6Ω / linię
- Prąd znamionowy: IN 200mA / linię
- Prąd maksymalny: IMAX 200,5mA
- Czas reakcji bezpiecznika MOSFET: 1µS (rozłączenie / powrót)
- Izolacja w trakcie rozłączenia udarowego: 650V DC
- Linia PoE
- Napięcie znamionowe DC (linia-linia): UN 58V DC
- Napięcie maksymalne pracy trwałej (linia-linia): UC 64V DC
- Poziom ochrony (10/1000µS, linia-linia): UP C3 93V
- Prąd wyładowczy (10/1000µS, linia-linia): Iimp C3 6,4A
- Standard pracy PoE zgodny z IEEE 802.3af typu B
- Wymiary: 65 x 30 x 40 (mm)
- Zastosowanie: Wewnątrz / Zewnątrz (tylko w dodatkowej obudowie IP66)
- Sposób montażu: Szyna DIN / przykręcana do ściany - opcjonalne uchwyty
- Szczelność obudowy: IP54
- Temperatura pracy: -30ºC~60ºC
Seria Extreme stanowi niezawodne zabezpieczenie przed nagłymi przepięciami, zapewniając spokój i bezpieczeństwo dla systemów CCTV. Oferuje skuteczną ochronę dedykowaną urządzeniom narażonym na działanie wyładowań atmosferycznych, zapewniając pełną funkcjonalność i niezawodność działania. |
