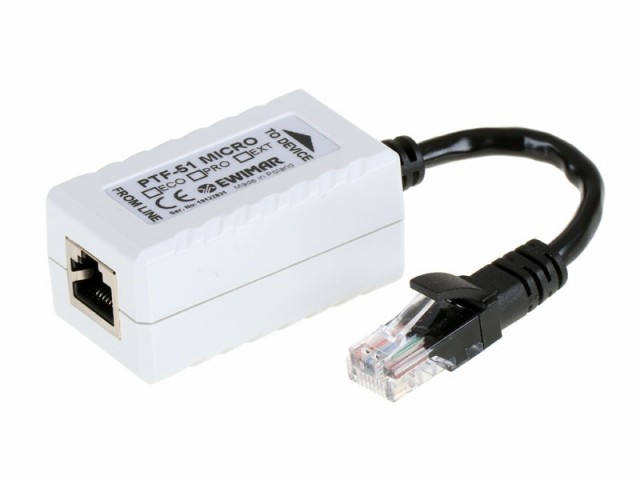

Zabezpieczenie przepięciowe LAN do kamer IP, EWIMAR PTF-51-ENG/PoE/Micro. PTF-51-ENG/PoE/Micro to nowy miniaturowy ogranicznik przeciwprzepięciowy, wykorzystujący rozwiązanie Extreme No Ground. Przeznaczony jest do ochrony sieci LAN znajdujących się wewnątrz budynków, gdzie występuje problem z doprowadzeniem linii uziemiającej PE do poszczególnych punktów kamerowych lub innych urządzeń końcowych LAN.
Współpracuje z sieciami LAN 10-BaseT oraz 100-BaseT, opartymi na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem RJ45, umożliwiają łatwe podłączenie oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia.
Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Indywidualnie chroni każdą parę transmisyjną, przed przepięciami indukującymi się wewnątrz poszczególnych par oraz w poszczególnych zespołach par, wykorzystywanych do zasilania Power over Ethernet (PoE).
Dzięki zastosowaniu technologii MOSFET, zabezpieczenie PTF-51 3-krotnie skuteczniej eliminuje powstające przepięcia wewnątrz linii transmisyjnych i ma mniejszą podatność na uszkodzenia w wyniku długotrwałych prądów udarowych. Specjalny układ połączeń, chroni urządzenia LAN przed wzrostem napięcia na liniach zasilających PoE powyżej 58V, w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych).
Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-51 lub PTF-51/DIN. Przykłady prawidłowych instalacji bez stosowania uziemienia po stronie kamer. Przykłady prawidłowych niezalecanych konfiguracji dla ogranicznika w wersji ENG.
Specyfikacja techniczna:
- Linia danych: Ilość kanałów - 1, zgodność z okablowaniem 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6, złącze wejściowe (przewód) - gniazdo RJ-45, złącze wyjściowe (urządzenie) - przewód z wtykiem RJ-45, napięcie znamionowe DC (linia-linia) UN - 3,3V DC, napięcie maksymalne pracy trwałej (linia-linia) UC - 3,5V DC, poziom ochrony 1kV/μs (linia-linia) UP C3 - 8V (po zadziałaniu MOSFET), prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp - 600A, chronione linie - 1-2, 3-6, pojemność (linia-linia) @1MHz - 6-15pF, element odsprzęgający - bezpiecznik MOSFET, rezystancja szeregowa - 6Ω / linię, prąd znamionowy IN - 300mA / linia, Linia PoE: napięcie znamionowe DC (linia-linia) UN - 58V DC, napięcie maksymalne pracy trwałej (linia-linia) UC - 64V DC, poziom ochrony UP C3 - 93V, prąd wyładowczy (8/20µS, linia-linia) Iimp C3 - 600A, chronione pary - (1+2)-(3+6), (4+5)-(7+8), standard pracy PoE - zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE).
Cechy wspólne: wymiary - 56 x 31 x 27.5 (mm) - tylko obudowa, zastosowanie - wewnątrz, sposób montażu - wolnostojący, szczelność obudowy - IP54, temperatura pracy - -30ºC~60ºC. Produktem jest marki EWIMAR. |
